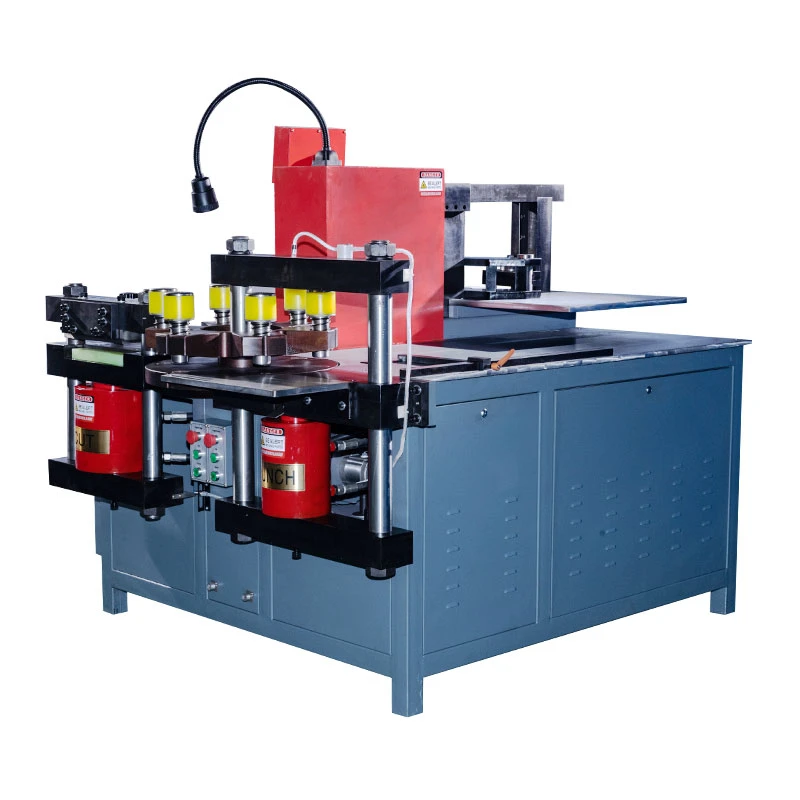

Stroj s přípojnicí pro děrování

Ohýbání a řezací stroj měděné přípojky je efektivní a všestranné vybavení. Zvládne velikosti procesu až do tloušťky 20 mm a šířku 300 mm (šířka tloušťky x). Tento stroj kombinuje tři funkce ohýbání, děrování a řezání ve třech jednotkách, což umožňuje provádět tyto operace současně. Díky tomu je přístupný široké škále uživatelů po celém světě. Stroj je navržen tak, aby se snadno provozoval, což nejen snižuje potřebu rozsáhlého školení operátora, ale také pomáhá ušetřit náklady. Jeho efektivní výkon umožňuje výrobcům výrazně zlepšit účinnost výroby. Proto stále více a více výrobců elektrických rozvaděčů vybírá tento ohýbání měděného přípojnic, děrování a řezací stroj tak, aby vyhovovalo jejich výrobním potřebám, protože poskytuje spolehlivé a nákladově efektivní řešení pro zpracování měděných přístrojů.

Odeslat dotaz

Popis

Popis produktů

DESG se zavázala poskytnout vám celou řadu řešení pro strojní zařízení s přípojky, zejména specializující se na přizpůsobení strojů měděných přípojků podle potřeb specifických pro zákazníky. Mezi naše výrobky patří stroje CNC Busbar pro děrování, ohybové stroje s přípojnicí, stroje na řezání přípojnic a výkonné stroje na zpracování tří v jednom přípojnicích. Jako profesionální výrobce zpracovatelského stroje pro zpracování přípojnic je naše vybavení široce používáno v rozváděči a získalo uznání trhu s jeho vynikajícím výkonem.

Vezměte příklad stroje Busbar pro děrování dsmx -803 ESK.Jeho rozsah zpracování měděné tyče může dosáhnout 20x300 mm, což se snadno zvládne s různými složitými zpracovatelskými úkoly. Tento zpracovatelský stroj s přípojnicí tři v jednom integruje tři funkce řezání, děrování a ohýbání v jednom, což výrazně zlepšuje účinnost výroby. Jeho systém hydraulického motoru je vybaven třemi motory a čerpadly, které mohou zároveň řezat, puncovat a ohýbat měděné přípojnice, aby se zajistila efektivní a stabilní provoz. Pokud jde o kontrolní systém, používáme německý systém ovládání dotykové obrazovky SIEMENS, který je snadný a intuitivní provozovat a má vysokou přesnost. Nejen to, že prostřednictvím speciálně navržených nástrojů může autobusový stroj provádět také přizpůsobené aplikační operace, jako je lisování plochých, reliéf, zpracování kabelového konektoru atd., Plně splňuje rozmanité potřeby různých zákazníků. Výběr strojů DESG Busbar znamená výběr efektivního, přesného a přizpůsobeného řešení zpracování přípojnic.

Parametry jsou následující

Děrovací síla (KN)/Shear Force/Bending Force: 800
Rozsah děrování (MM): ф4. 3- ф36
Tloušťka (mm): 20
Šířka (mm): 300
Motor Power: 3 × 7,5 kW
Hmotnost stroje: 2,1 tun

Popis CNC: Úhel ohýbání CNC, přímý úhel vstupu SIEMENS PLC, přesnost ± 1 stupeň, opakovatelnost ± 0. 5 stupňů. Děrování, stříhání, skládání, může fungovat současně. Můžete také zadat výšku a délku boku a přímo zpracovat požadovaný obrobku (Z-Bend).

busbar machine cnc

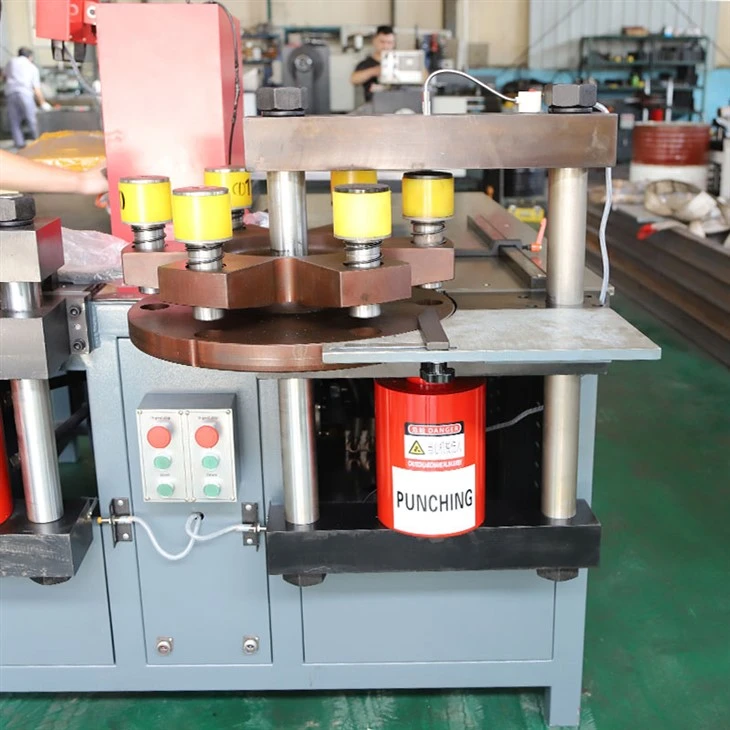

Displej formy tří stanic

Děrovací umírá pro stroj na desg busbar pro děrování jsou klíčové komponenty navržené speciálně pro DSMX -303 ESK, DSMX -503 ESK a DSMX -803 ESB BUSBAR MACHINES. Tyto umírá hrají zásadní roli při přesném a efektivním děrování přípojnic, což zajišťuje, že vysoce kvalitní vede k řadě elektrických a průmyslových aplikací.
Původní materiál:Děrovací umírání jsou vyrobeny z CR12Mov Die Steel. Tento typ oceli je ve výrobním průmyslu vysoce hodnocen pro jeho vynikající odolnost proti opotřebení, vysokou tvrdost a dobrou houževnatost. Použití oceli CR12mov Die Ocel zajišťuje, že děrovací umírání dokáže odolávat vysoce tlakovým a vysokofrekvenčním děrovacím operacím a poskytuje dlouhodobý a spolehlivý výkon.
Standardní velikosti děrovacích zemí:Zahrnuje možnosti kulaté díry a oválných otvorů.
Puncovací forma pro kruhové otvory:Průměry děrování kulaté díry jsou následující: φ7mm, φ9mm, φ11mm, φ13mm, φ15 mm, φ17 mm, φ19 mm a φ21 mm. Tyto velikosti se často používají v aplikacích, kde je vyžadováno kulaté připojení nebo montáž, jako je například montáž elektrického konektoru nebo výroba otvorů pro šrouby v systému přípojnice.

②Punching umírá oválné díry:Oválný děrovací rozměry jsou k dispozici v následujících velikostech: 7x11 (mm), 9x13 (mm), 11x15 (mm), 13x18 (mm) a 17x21 (mm). Oválné otvory se často používají, když jsou vyžadována delší připojení nebo se přizpůsobí specifickým komponentám, které vyžadují oválný otvor v přípojnici.

③Custom děrování umírá:Kromě produktů, které nabízíme, chápeme, že různí zákazníci mohou mít jedinečné požadavky. Proto nabízíme službu vlastních děrovacích zemí na základě konkrétních potřeb našich zákazníků. Ať už se jedná o dlouhou díru, čtvercová díra nebo nepravidelně tvarovaná díra, může být die přesně navržena a vyrobena. Zakázkové děrovací dies jsou zvláště užitečné ve specializovaných elektrických projektech, kde jsou nutné pro splnění konkrétních návrhů a funkčních požadavků instalace nestandardní konfigurace přípojnic.

Punching die

Naše řada ohýbajících forem se stará o různé průmyslové potřeby.

# Plocho ohýbání plísně:Vhodné pro materiály s tloušťkou pod 10 mm a šířkou pod 30 mm jsou specifikace R3, R5, R10.
# Vertikální ohybová forma:Podle výše uvedených specifikací materiálu jsou specifikace R20, R30, R50, R80.
# Formová forma:Nejsou uvedeny žádné specifické specifikace, forma může být přizpůsobena pro odpovídající materiál.
# Reliéfní forma:Specifikace jsou 60, 80, 100.
# Twist Mold:malá velikost pro 20-50 velikost mm, velká velikost pro 50-120 mm velikost.
# Krimpingová forma:rozděleno na 10-120 a 120-240 Dvě specifikace.

Bending mold Pokud pro děrování potřebujete stroj na přípojník, kontaktujte nás:
